DICOMweb Server

影像，用一個網址就拿得到

傳統的 DICOM 連線要設定 AE Title、開防火牆、處理關聯協商，對網頁、手機與雲端服務都不友善。DICOMweb Server 把影像變成一組標準的 Web API：會呼叫 HTTP 的程式，就能查詢、取像、上傳。

適合的單位
  • 醫院資訊室
  • Viewer 與報告系統開發商
  • 醫療 AI 團隊
  • 系統整合商

01 — 現況

接影像，為什麼總是這麼麻煩

傳統 DICOM 不適合網頁與行動裝置

瀏覽器和 App 沒辦法直接講 DICOM 協定，中間得另外架一層轉接程式，每一家的做法都不一樣。

每接一個系統，就要請原廠開介面

AI、報告系統、院內自行開發的程式想拿影像，往往得等 PACS 原廠排時程、報價、開私有介面。

誰拿了哪些影像，說不清楚

介面一多，存取紀錄散在各個系統裡，稽核或資安事件發生時，很難回答「這筆影像被誰調閱過」。

02 — 流程

第三方系統怎麼接上來

  1. 讀 API 文件

    文件內建在服務裡，每一支 API 都有參數說明、範例指令，還能直接在網頁上發送測試請求。

  2. 取得授權

    以單一登入或服務帳號取得存取權限，權限範圍由院方管理。

  3. 查詢

    用 QIDO-RS 依病人、日期、檢查類別等條件搜尋檢查、序列與影像。

  4. 取像

    用 WADO-RS 取得 Metadata、原始 DICOM、縮圖，或指定 Frame 的 JPEG／PNG。

  5. 回寫

    處理結果、報告或新影像以 STOW-RS 上傳，回到同一筆檢查底下。

實機畫面

管理後台與 API 文件

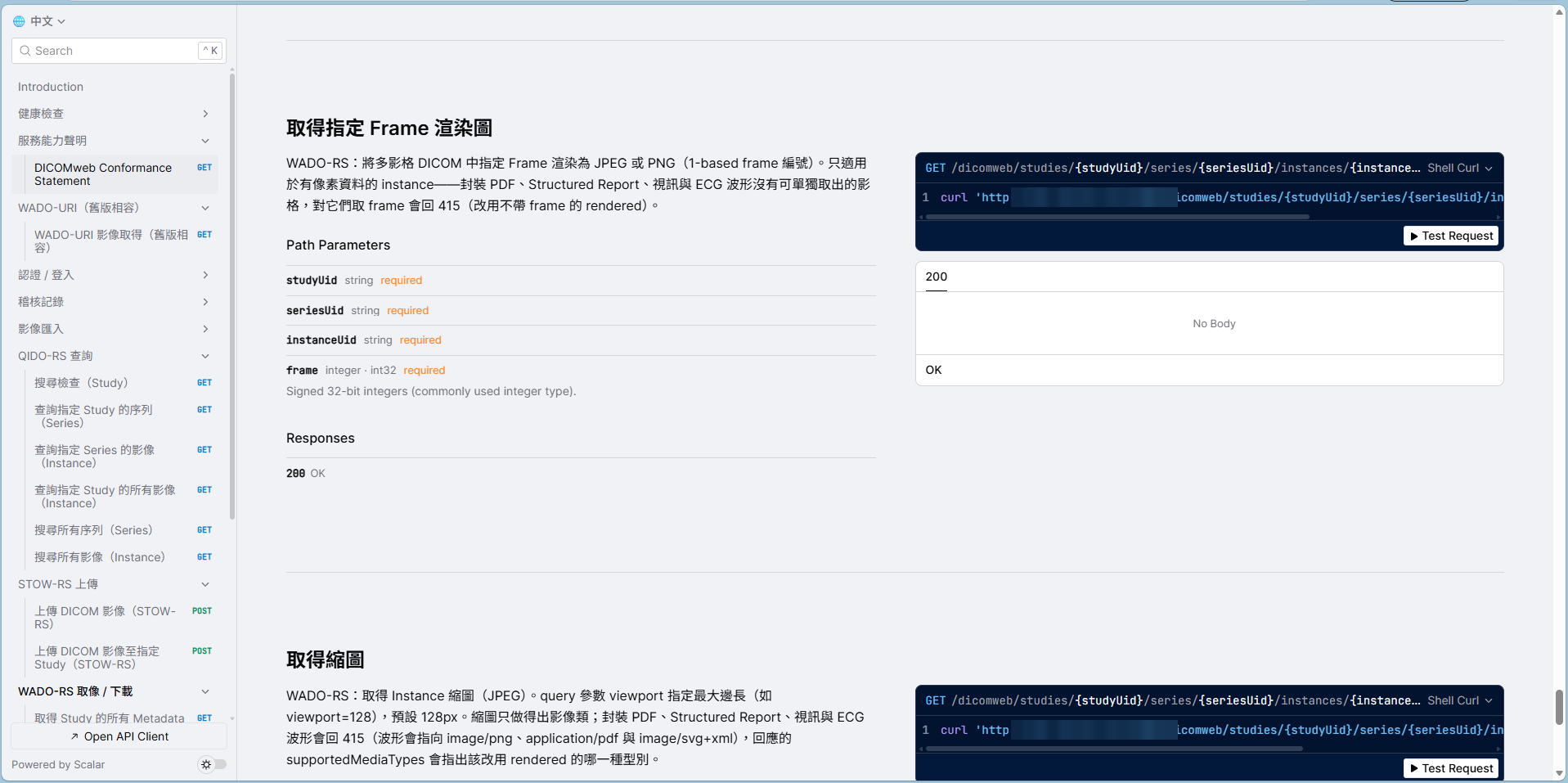

內建的 API 文件，可以直接測試

內建的 API 文件，可以直接測試

所有 API 依功能分組：健康檢查、服務能力聲明、WADO-URI、認證、稽核記錄、影像匯入、QIDO-RS、STOW-RS、WADO-RS。每一支都有參數、回應與範例指令，按「Test Request」就能對實際的服務發送請求。文件有中、英文版本。

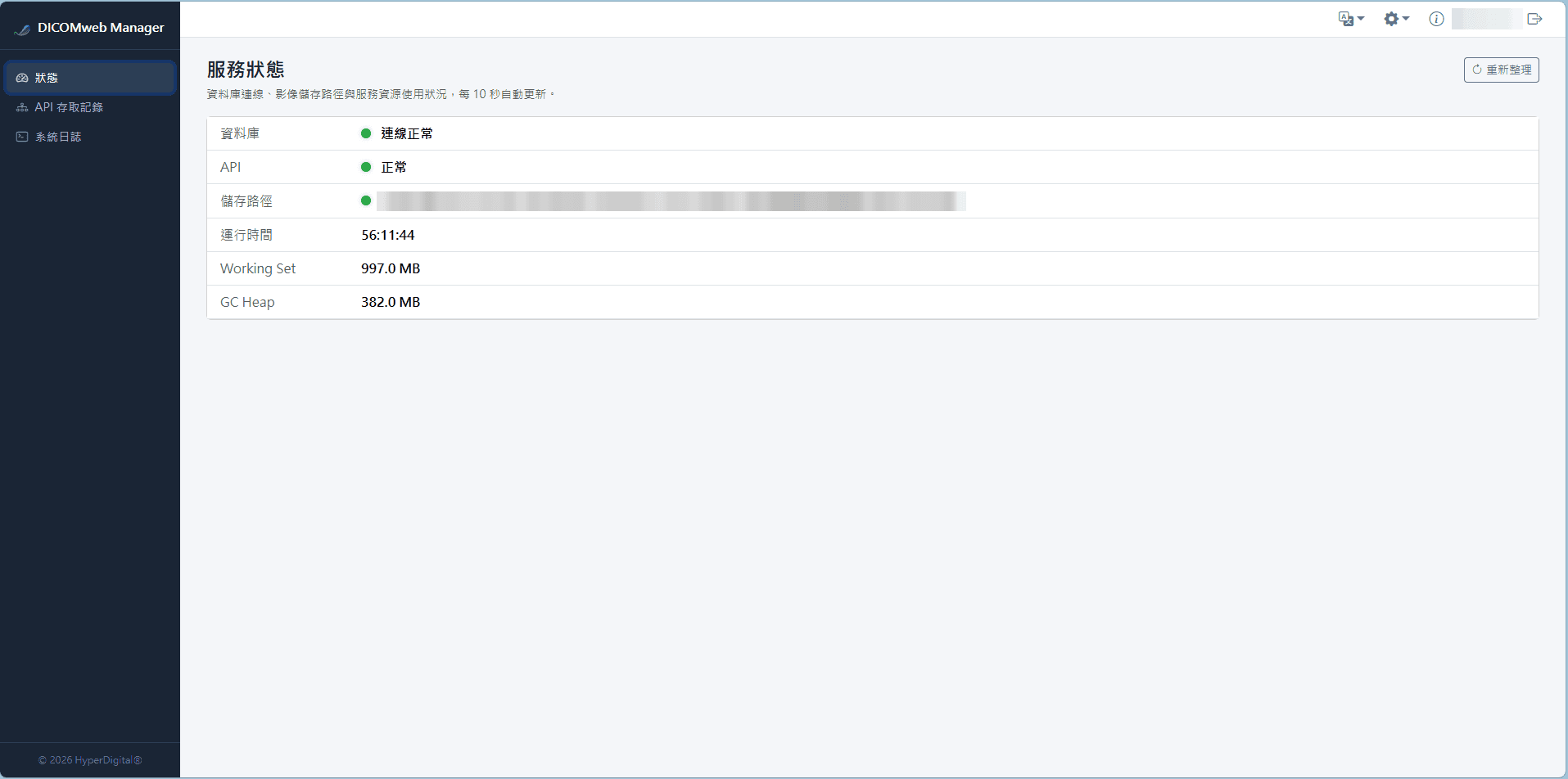

服務狀態一眼看完

服務狀態一眼看完

資料庫連線、API、影像儲存路徑是否正常，服務已運行多久、用了多少記憶體，每十秒自動更新。值班的人不必登入主機，就知道服務好不好。

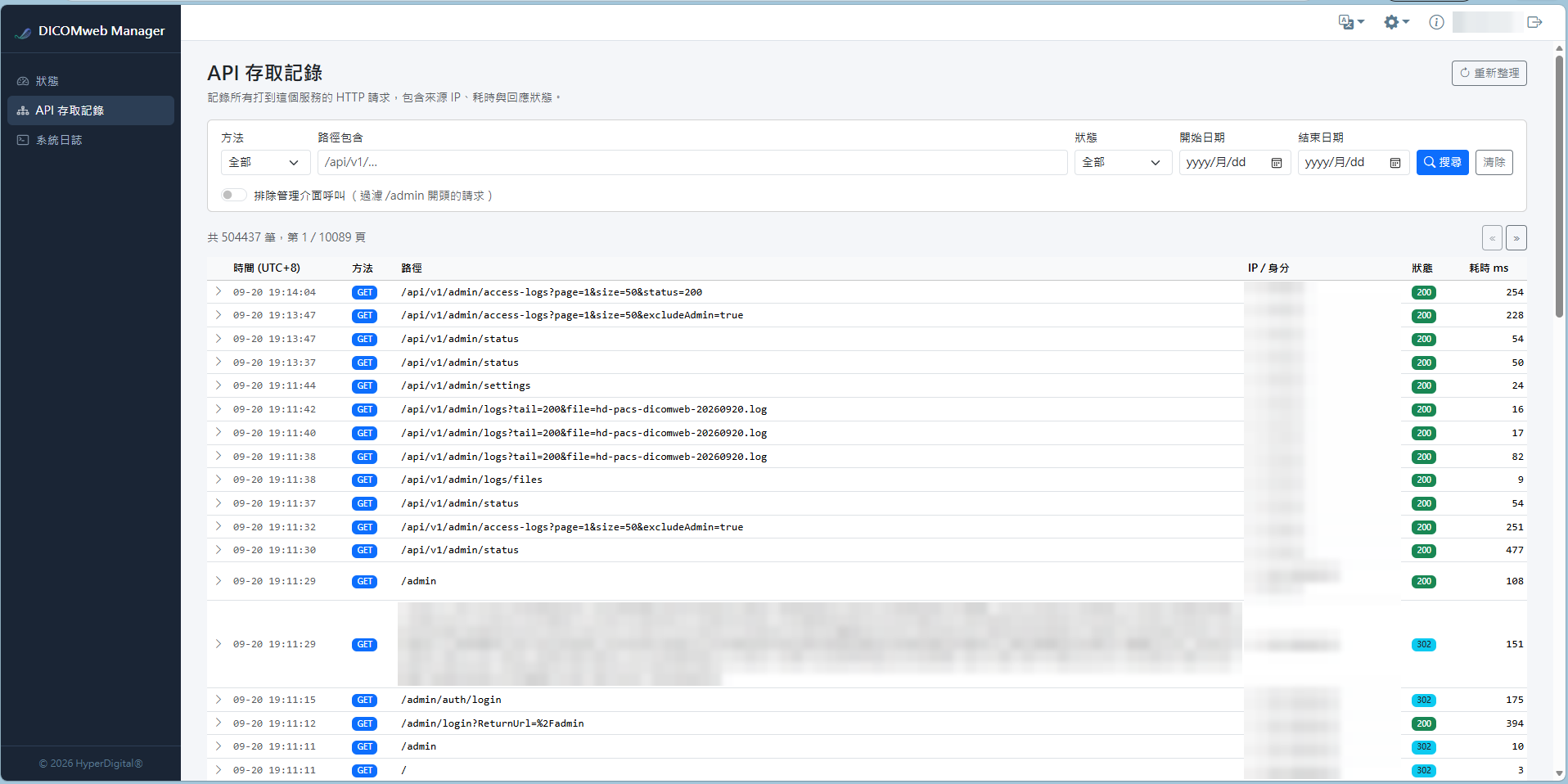

API 存取記錄

API 存取記錄

每一個打到服務的請求都留下紀錄：時間、方法、路徑、來源與身分、回應狀態、耗時。可以依方法、路徑、狀態與日期篩選，也能一鍵排除管理介面本身的呼叫。查問題、做稽核都用得上。

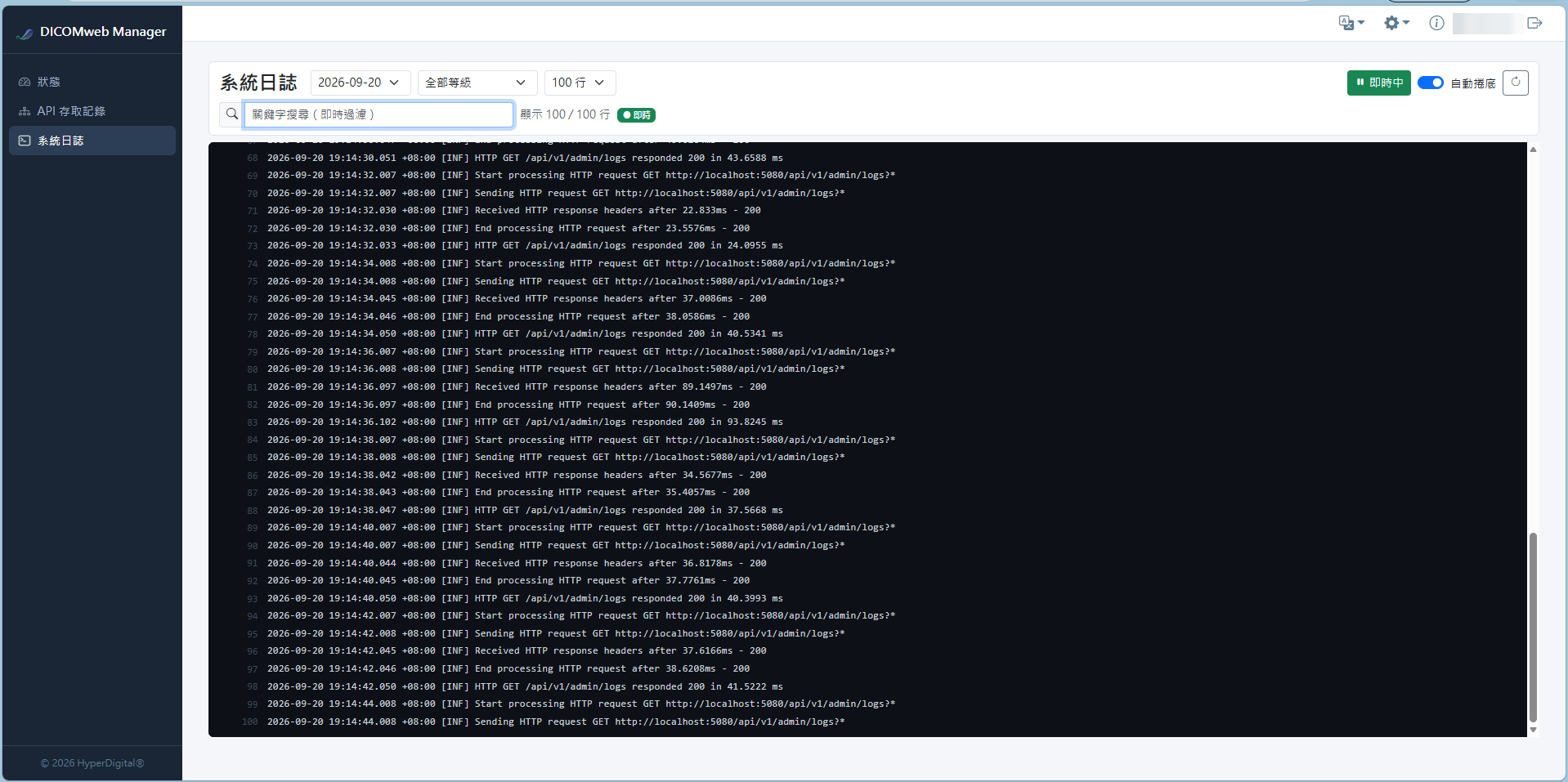

即時系統日誌

即時系統日誌

在瀏覽器裡即時追蹤服務的日誌，可以選日期、等級與行數，輸入關鍵字即時過濾。排除問題時不需要 SSH 進主機翻檔案。

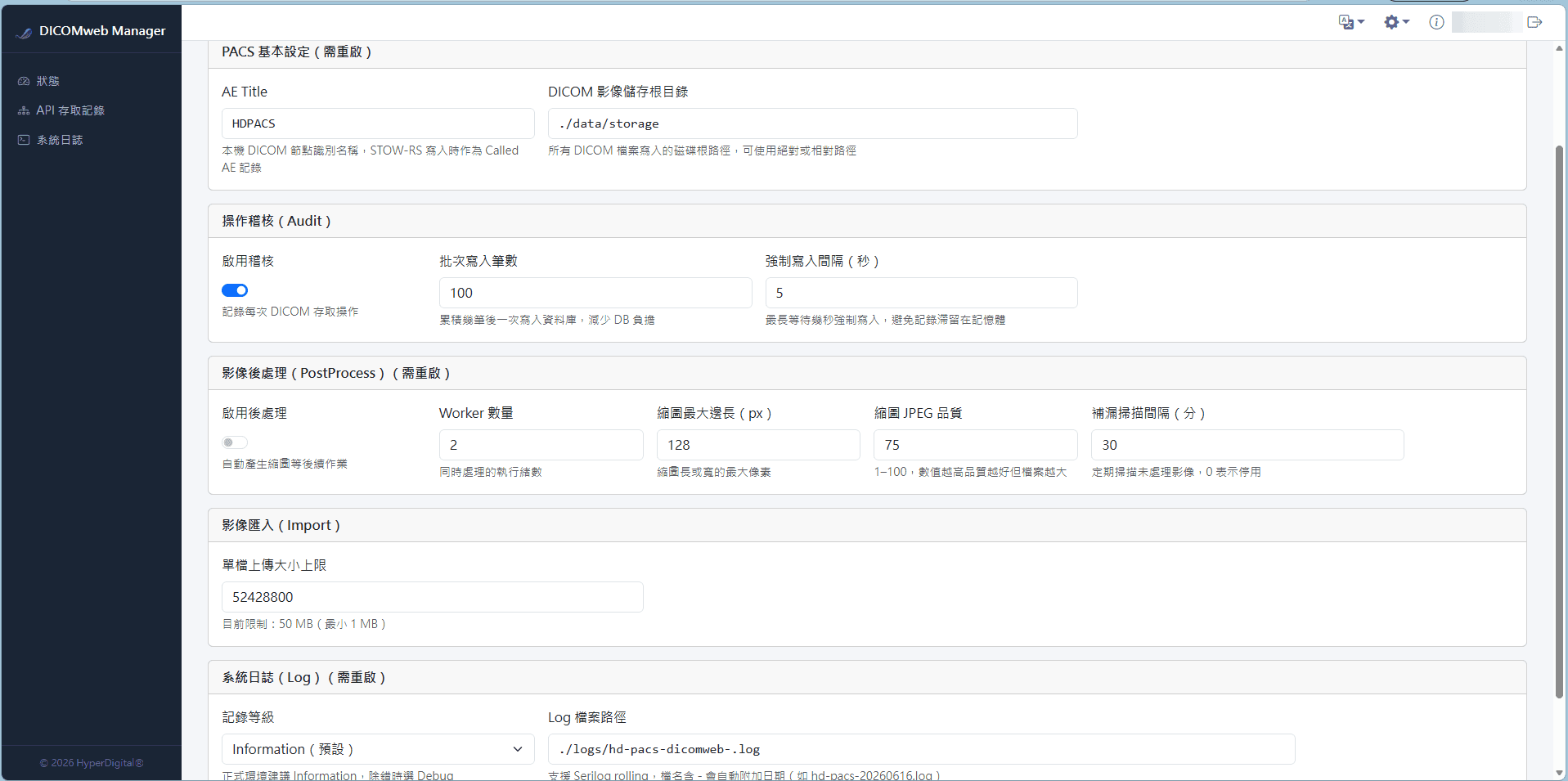

設定都在畫面上

設定都在畫面上

AE Title 與儲存根目錄、稽核的批次寫入策略、縮圖後處理的執行緒數與品質、單檔上傳大小上限、日誌等級與路徑，都在管理後台調整，哪些項目需要重啟也標示清楚。

架構示意

DICOMweb Server 在系統裡的位置

DICOMweb Server 在系統裡的位置左邊的程式把影像寫進來，右邊的程式把影像讀出去，全部走標準的 HTTP 介面；每一次存取都經過認證並留下紀錄，管理者從後台掌握服務的狀態。寫入與管理DICOMweb Server讀取雲智橋 HD Bridge用戶端上傳NonDICOM・匯入工具第三方系統AI 結果・外部影像資訊室管理者認證與存取稽核OpenID ConnectQIDO・WADO・STOW含縮圖與 Frame 渲染影像儲存與索引檔案系統＋PostgreSQL管理後台與 API 文件狀態・存取記錄・日誌Cetus Viewer報告系統・SR Mapping第三方系統與 AISTOW-RSQIDO・WADO

  1. 寫入與管理

    • 雲智橋 HD Bridge用戶端上傳
    • NonDICOM・匯入工具
    • 第三方系統AI 結果・外部影像
    • 資訊室管理者

  2. DICOMweb Server

    • 認證與存取稽核OpenID Connect
    • QIDO・WADO・STOW含縮圖與 Frame 渲染
    • 影像儲存與索引檔案系統＋PostgreSQL
    • 管理後台與 API 文件狀態・存取記錄・日誌

  3. 讀取

    • Cetus Viewer
    • 報告系統・SR Mapping
    • 第三方系統與 AI

資料怎麼走

  • 雲智橋 HD BridgeQIDO・WADO・STOWSTOW-RS (寫入與管理 → DICOMweb Server)
  • QIDO・WADO・STOWCetus ViewerQIDO・WADO (DICOMweb Server → 讀取)
雲智的產品院內既有或第三方左邊的程式把影像寫進來，右邊的程式把影像讀出去，全部走標準的 HTTP 介面；每一次存取都經過認證並留下紀錄，管理者從後台掌握服務的狀態。

03 — 功能

功能一覽

  1. 完整的 DICOMweb 服務

    QIDO-RS 查詢（檢查、序列、影像三個層級）、WADO-RS 取像與 Metadata、STOW-RS 上傳（可指定寫入既有的檢查），並保留 WADO-URI 給舊系統使用。

  2. 縮圖與 Frame 渲染

    取得影像縮圖，或把多影格 DICOM 的指定 Frame 渲染成 JPEG／PNG。遇到沒有像素資料的物件（封裝 PDF、結構化報告、心電圖波形），會明確回覆不支援，並告知應該改用哪一種格式。

  3. 服務能力聲明

    提供 DICOMweb Conformance Statement，對接的系統可以用程式讀取這台伺服器支援哪些功能，不必靠口頭確認。

  4. 單一登入（SSO）

    管理後台與 API 的身分驗證都走 OpenID Connect 單一登入，可整合醫院既有的 AD 或 LDAP，同仁用院內帳號登入，和雲智其他產品共用同一次登入。伺服器本身不保存密碼，帳號停用後立即無法存取影像。

  5. 存取稽核

    每一次 DICOM 存取都寫入稽核紀錄，連同登入的身分一起記下；採批次寫入以降低資料庫負擔。

  6. 縮圖後處理

    可在背景預先產生縮圖，執行緒數、尺寸、品質與補掃間隔都可設定，清單頁開啟時不必即時運算。

  7. 健康檢查端點

    提供給監控系統與容器平台使用的健康檢查 API，服務異常時可以自動告警或重啟。

04 — 規格

規格與執行環境

可搭配雲智的 Viewer、報告系統使用，也開放給院方與第三方系統介接。

DICOMweb 服務
QIDO-RS、WADO-RS、STOW-RS、WADO-URI
渲染輸出
JPEG、PNG（縮圖與指定 Frame）
登入與認證
單一登入（SSO），OpenID Connect；可整合院內 AD／LDAP
紀錄
DICOM 存取稽核、API 存取記錄、系統日誌（依日期分檔）
管理介面
網頁後台，多語系；內建 OpenAPI 文件
作業系統
Linux
資料庫
PostgreSQL

常一起導入的產品

用您的程式打一次看看

展示時可以直接開 API 文件，用您熟悉的工具對測試環境發送查詢與取像請求。

預約展示索取規格書
