心電圖 ECG Convert 平台

心電圖，也該和影像放在一起

每一家心電圖儀輸出的檔案格式都不一樣，PACS 收不進去，報告系統讀不出來，最後只剩一張紙或一份 PDF。ECG Convert 平台把這些格式互相轉換，轉成 DICOM 波形送進 PACS，心電圖就能和影像一樣查詢、調閱、保存，也能在瀏覽器裡直接看波形。

適合的單位
  • 心臟內科與心電圖室
  • 健檢中心
  • 醫院資訊室
  • 心電圖儀代理商與報告系統開發商

01 — 現況

心電圖為什麼一直進不了 PACS

每家廠牌一種格式

Philips 的 Sierra XML、GE 的 MUSE XML、HL7 aECG、SCP-ECG、Holter 的 ISHNE，同一家醫院常常好幾種並存，沒有一套系統全部認得。

只剩 PDF，波形沒了

為了讓大家看得到，最後多半是輸出 PDF 或掃描紙本。波形資料、量測值與判讀文字都不能再被程式使用。

轉了，但沒有人知道成不成功

自己寫的轉檔小程式沒有紀錄、沒有重送、沒有人在看，等到醫師調不到心電圖才發現。

02 — 流程

一份心電圖怎麼進 PACS

  1. 進件

    心電圖儀把檔案輸出到指定的資料夾，平台自動偵測；或由其他系統以 API 直接上傳。

  2. 辨識格式

    自動判斷來源格式：Sierra、MUSE、aECG、SCP-ECG、ISHNE 或 DICOM。

  3. 轉換

    依該資料夾的設定轉為 DICOM 波形、DICOM 影像、DICOM PDF，或另一種心電圖格式。

  4. 送往 PACS

    送到設定的一台或多台 PACS，每一台的結果分開記錄。

  5. 紀錄與閱覽

    來源檔搬到 processed 或 failed 資料夾，紀錄可查詢，點「開啟」就能在瀏覽器看波形。

實機畫面

管理後台與閱覽器

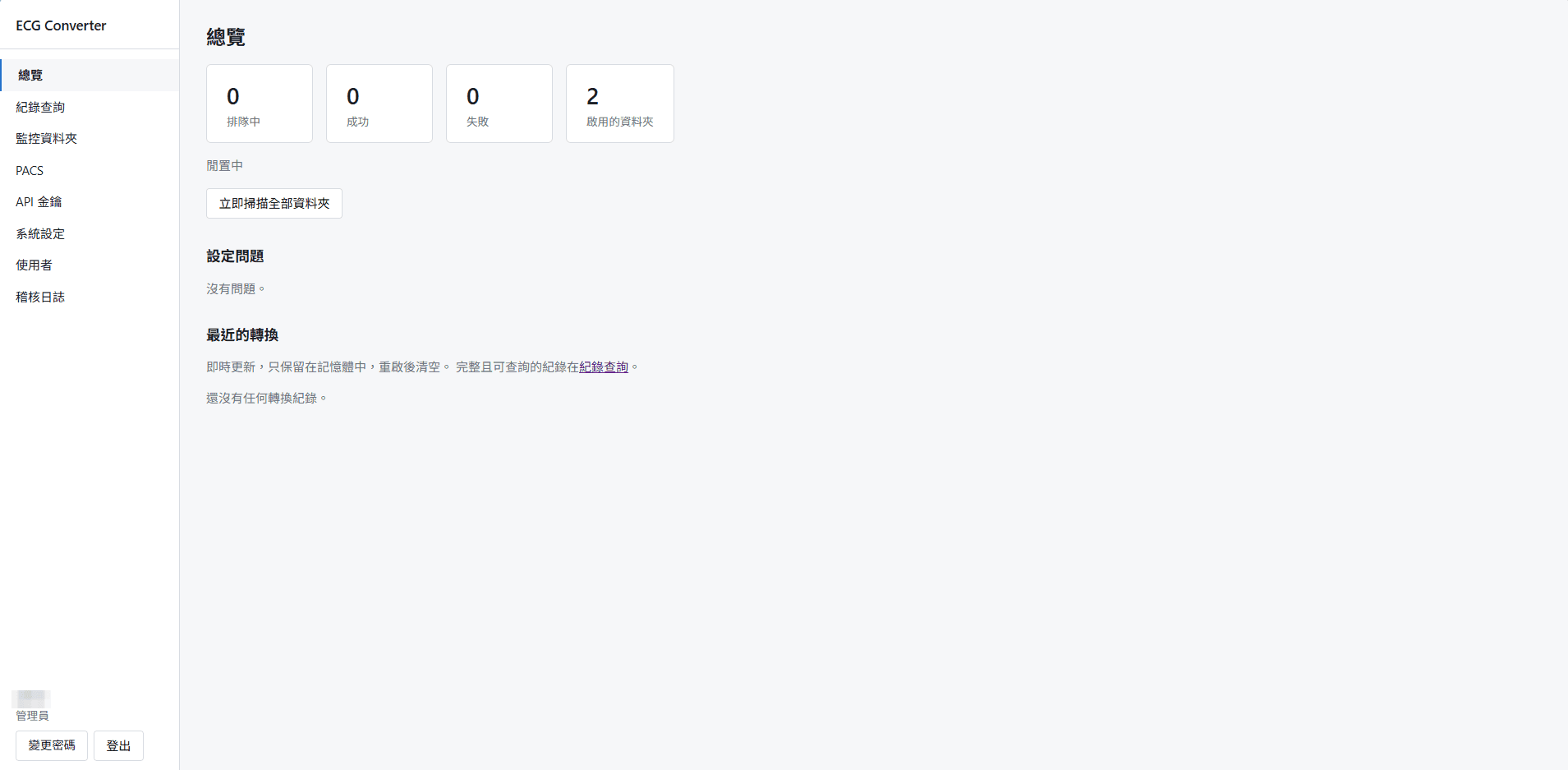

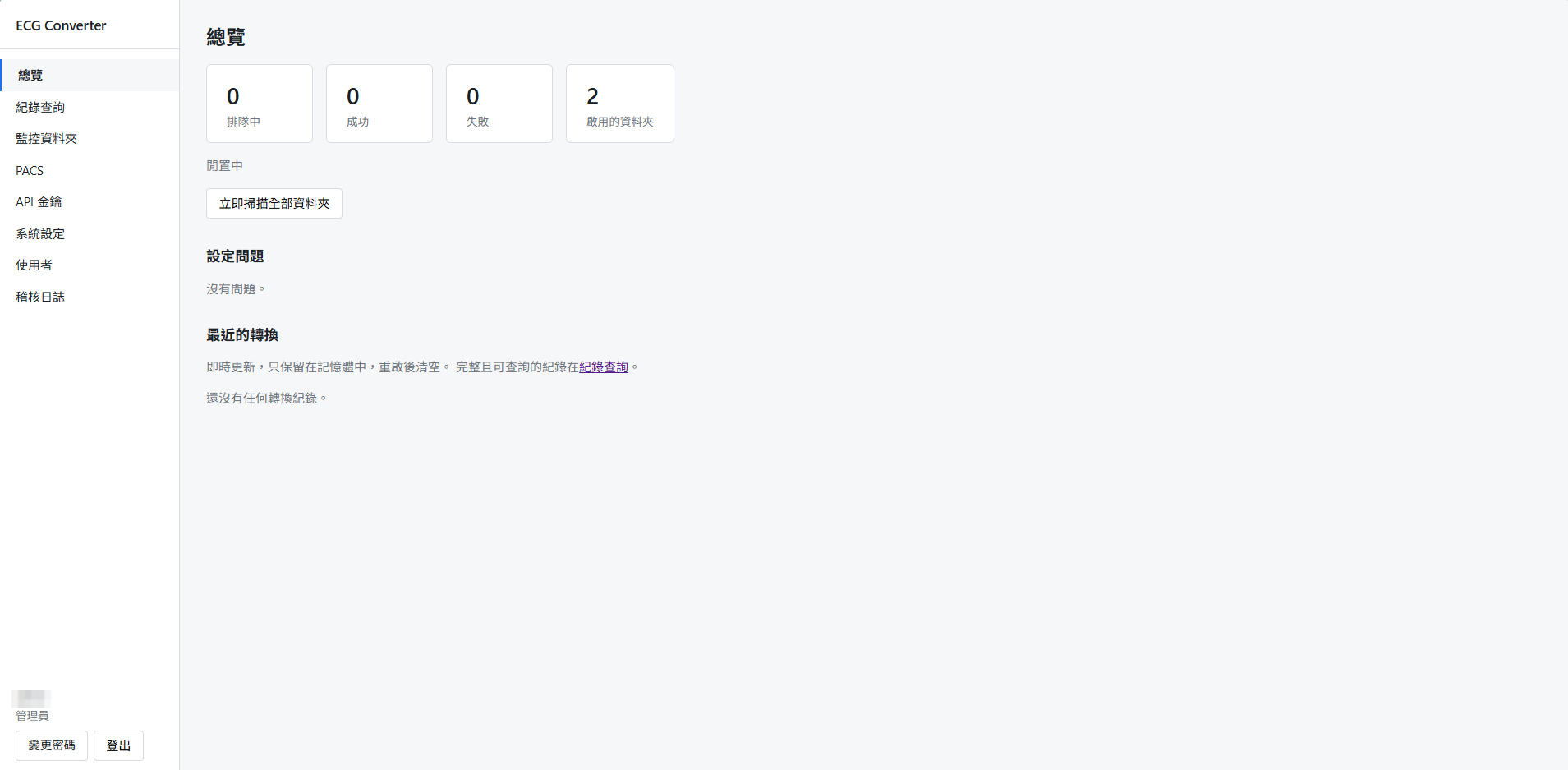

總覽：排隊、成功、失敗一眼看完

總覽：排隊、成功、失敗一眼看完

排隊中、成功、失敗的數量與啟用的資料夾數，設定有問題時直接列在這裡。可以隨時按「立即掃描全部資料夾」，不必等下一次排程。

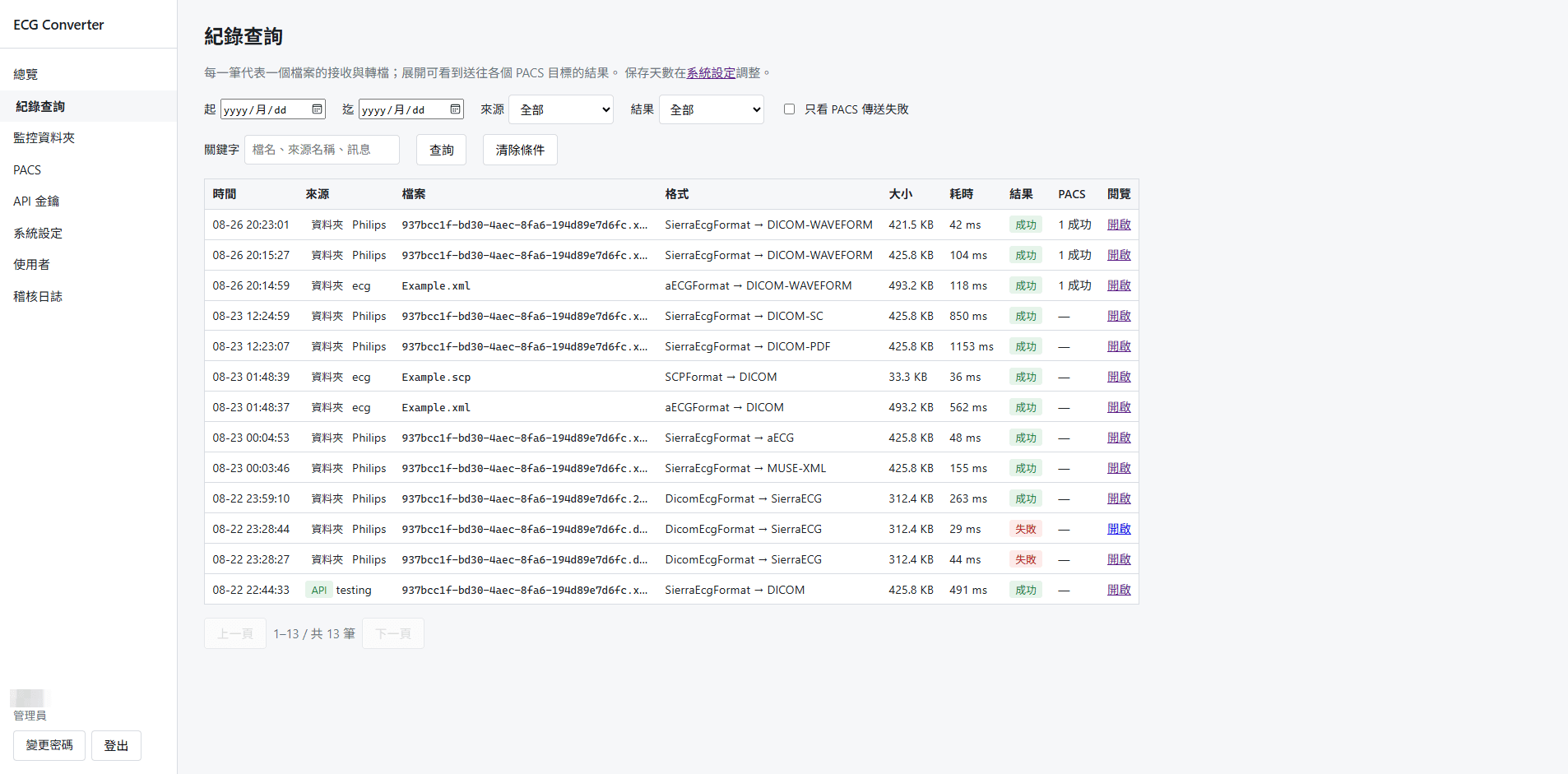

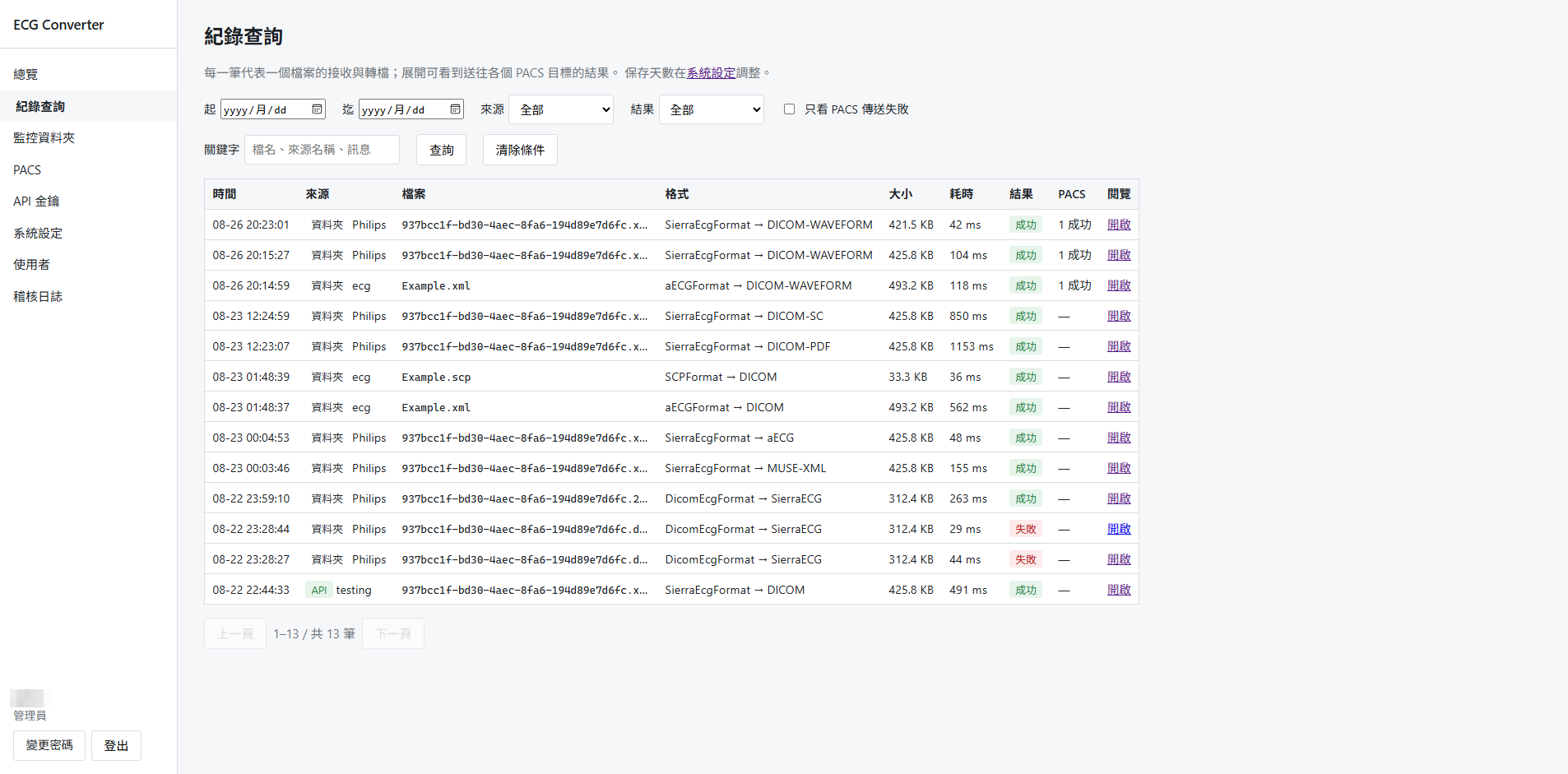

紀錄查詢

紀錄查詢

每一筆是一個檔案的接收與轉檔：時間、來源（資料夾或 API）、檔名、來源格式與輸出格式、大小、耗時、結果，以及送往各 PACS 的結果。可依日期、來源、結果、關鍵字篩選，或只看 PACS 傳送失敗的。

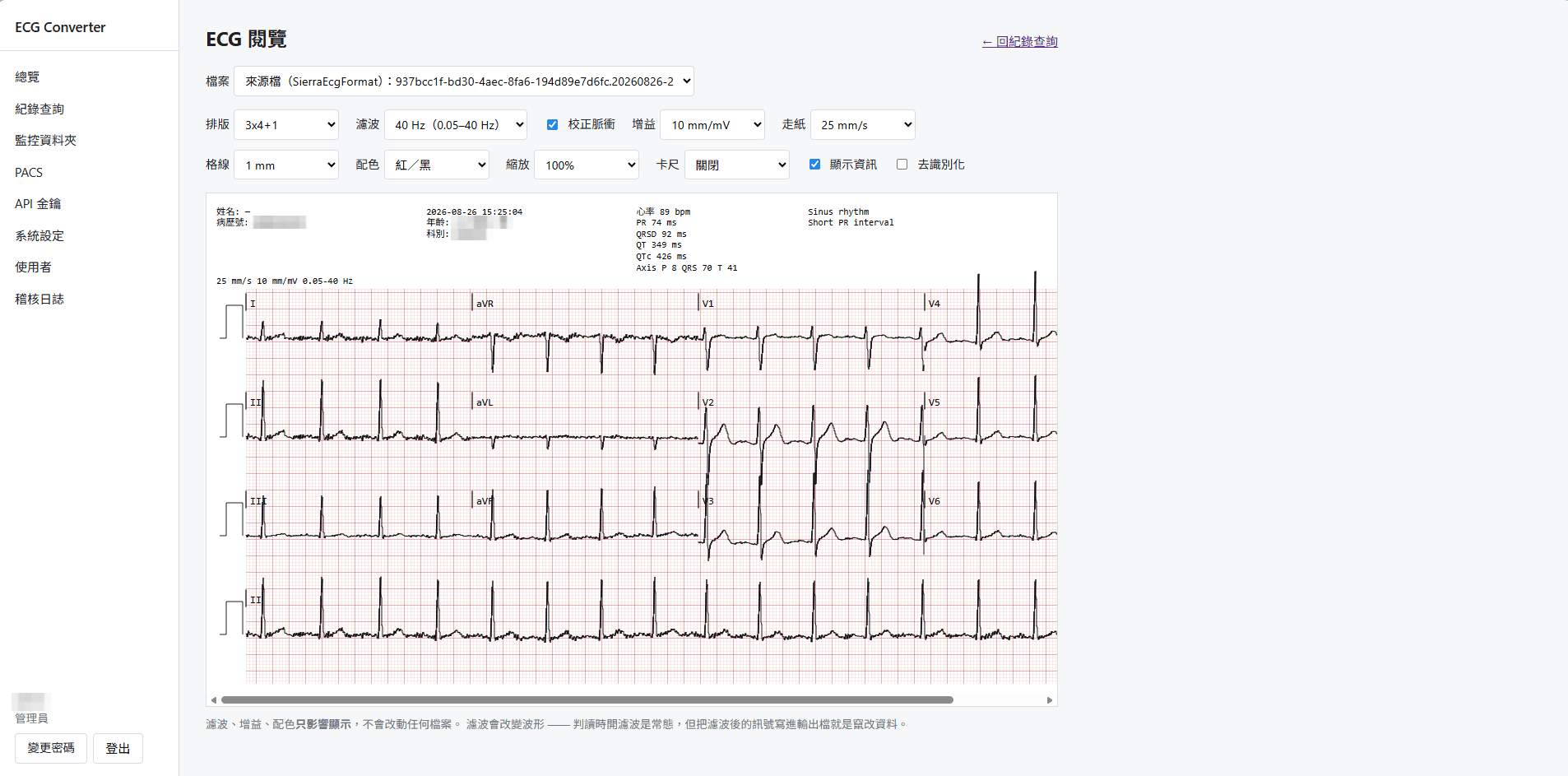

內建心電圖閱覽器

內建心電圖閱覽器

在瀏覽器裡直接看十二導程波形：排版（3×4+1 等）、濾波、校正脈衝、增益、走紙速度、格線、配色、縮放、卡尺，都可以調整；上方顯示病人資料、心率、PR、QRS、QT／QTc、電軸與判讀文字。濾波、增益與配色只影響顯示，不改動檔案；可切換去識別化。

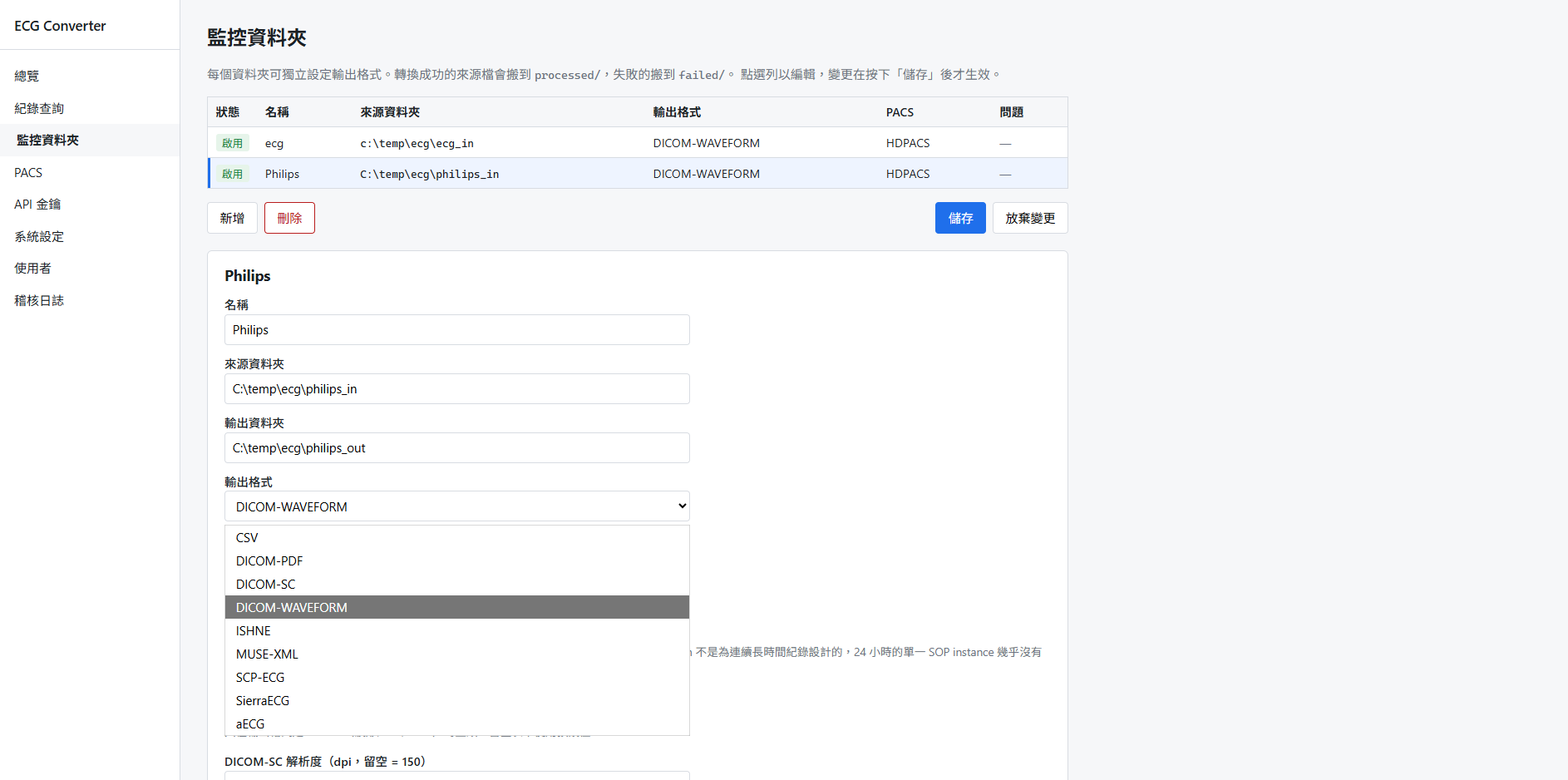

監控資料夾：每個資料夾各自設定

監控資料夾：每個資料夾各自設定

每一個來源資料夾有自己的名稱、來源與輸出路徑、輸出格式與 PACS 目標。輸出格式可選 DICOM-WAVEFORM、DICOM-SC、DICOM-PDF、CSV、aECG、MUSE-XML、SCP-ECG、SierraECG、ISHNE。轉換成功的來源檔搬到 processed，失敗的搬到 failed。

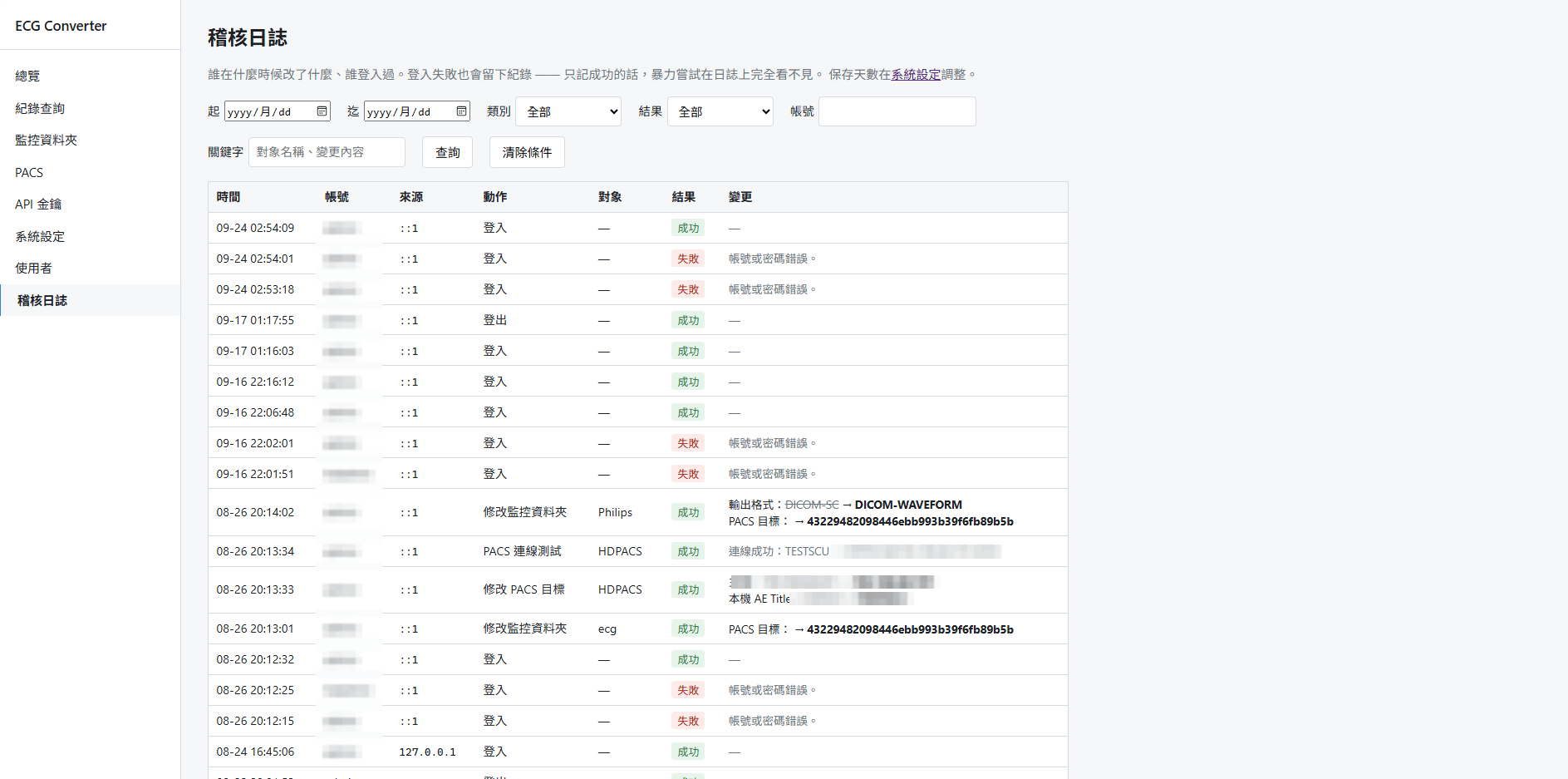

稽核日誌

稽核日誌

誰在什麼時候改了什麼、誰登入過，登入失敗也記下來。修改設定時會顯示改前改後的值，例如輸出格式從 DICOM-SC 改成 DICOM-WAVEFORM。可依日期、類別、結果、帳號與關鍵字查詢。

架構示意

ECG Convert 平台的資料流

ECG Convert 平台的資料流各廠牌心電圖儀的檔案由資料夾或 API 進來，辨識格式後轉成 DICOM 波形送往一台或多台 PACS；紀錄與稽核留在後台，波形可在瀏覽器閱覽。來源ECG Convert 平台目的地Philips 心電圖儀SierraECG XMLGE 心電圖儀MUSE XML其他儀器與系統aECG・SCP-ECG・ISHNE院內系統API 上傳進件監控資料夾・API辨識與轉換DICOM 波形・SC・PDF管理後台紀錄・稽核・閱覽器PACS可同時送多台報告系統取用轉換後的檔案醫師與管理者瀏覽器閱覽波形DICOM

  1. 來源

    • Philips 心電圖儀SierraECG XML
    • GE 心電圖儀MUSE XML
    • 其他儀器與系統aECG・SCP-ECG・ISHNE
    • 院內系統API 上傳

  2. ECG Convert 平台

    • 進件監控資料夾・API
    • 辨識與轉換DICOM 波形・SC・PDF
    • 管理後台紀錄・稽核・閱覽器

  3. 目的地

    • PACS可同時送多台
    • 報告系統取用轉換後的檔案
    • 醫師與管理者瀏覽器閱覽波形

資料怎麼走

  • 辨識與轉換PACSDICOM (ECG Convert 平台 → 目的地)
雲智的產品院內既有或第三方各廠牌心電圖儀的檔案由資料夾或 API 進來，辨識格式後轉成 DICOM 波形送往一台或多台 PACS；紀錄與稽核留在後台，波形可在瀏覽器閱覽。

03 — 功能

功能一覽

  1. 多種心電圖格式互轉

    輸入 Philips SierraECG XML、GE MUSE XML、HL7 aECG、SCP-ECG、ISHNE 與 DICOM 波形；輸出 DICOM-WAVEFORM、DICOM-SC、DICOM-PDF、CSV，或轉回上述任一廠牌格式。

  2. 資料夾監控與 API

    可設定多個監控資料夾，每一個獨立指定輸出格式與 PACS；其他系統可用 API 金鑰直接上傳檔案取得轉換結果。

  3. 多台 PACS 傳送

    每個資料夾可指定一台或多台 PACS 目標，送往每一台的結果分開記錄；連線可在設定畫面直接測試。

  4. 內建閱覽器

    紀錄查詢中點「開啟」即可在瀏覽器看波形，排版、濾波、增益、走紙、格線、配色、卡尺、去識別化皆可切換。

  5. 紀錄查詢與保存天數

    完整的轉換紀錄可依條件查詢；保存天數在系統設定調整。

  6. 帳號、權限與稽核

    使用者管理與 API 金鑰在後台維護；設定變更與登入紀錄都寫入稽核日誌。

04 — 規格

規格與執行環境

資料夾與 PACS 目標的設定，由雲智在導入時依貴院的心電圖儀與 PACS 完成。

輸入格式
SierraECG（Philips XML）、MUSE-XML（GE）、HL7 aECG、SCP-ECG、ISHNE、DICOM 波形
輸出格式
DICOM-WAVEFORM、DICOM-SC（可設定 dpi）、DICOM-PDF、CSV；或 aECG、MUSE-XML、SCP-ECG、SierraECG、ISHNE
進件方式
監控資料夾（多組）、API（API 金鑰）
PACS 傳送
DICOM C-STORE，可同時送多台；連線測試
閱覽器
瀏覽器內建十二導程閱覽，排版、濾波、增益、走紙、格線、配色、縮放、卡尺、去識別化
紀錄
轉換紀錄、稽核日誌，保存天數可設定
管理介面
網頁後台：總覽、紀錄查詢、監控資料夾、PACS、API 金鑰、系統設定、使用者、稽核日誌
登入方式
後台內建帳號與權限管理
搭配的 PACS
雲智或其他廠牌，支援標準 DICOM 即可

常一起導入的產品

拿貴院的心電圖檔來試

展示時可以用貴院心電圖儀實際輸出的檔案，看它被辨識、轉換、送進 PACS，再在閱覽器裡打開。
